作为弱电人员，安装监控是最基础的施工技术了监控安装也是弱电人员必会的技术，大部分的弱电人最先接触的系统就是安防系统，所以说，一个弱电人员如果不会安装监控，那么很难在这个行业内取得大的发展，因为只有安装监控，才能让更好的入门，那么普通的安防人员如何来安装监控。

一、得知道安防监控系统的常见的五种方式

第一种：最常见的方式，由网络摄像机+电源+网线组成

综合布线的时候，同时要布电源线和网线，电源也可以就近取220V交流电，这样节省电源线材，这里暂不讨论它利弊。给每个网络摄像机提供电源。再有一路网线传输网络数据到网络硬盘录像机NVR

第一种，平时在项目中，可以说是经常会看到也是安防人必须要掌握的一种方式，因为适合大多数监控项目。

第二种：网络摄像机+光纤+收发器，适用于远距离

从上面可以看到这里面用到光纤及光纤收发器了一般只有远距离才会用到因为网线传输正常100米以内，那么超过100米的情况，一般考虑用光纤传输了光纤不但传输距离远（可以传输20公里）而且效果稳定。都知道，光纤传输数据的时候，把数据信号转换成光信号传输，再把光信号转换成数据信号，这样我使用光纤收发器配合来完成工作。

如图：

可以说，光纤+光纤收发器的这种监控传输方式，安防很多项目中用的最多，尤其是关于园区的监控项目，经常会用到也是安防人必须入门的监控安装方式之一。

第三种：无线网桥传输方式

有很多安防人其实并不喜欢用无线传输，因为无线传输监控虽然安装方便，但是稳定性也很难把控，具体监控系统实施环境中，如果布线困难碰到天然屏障或者不可逾越的障碍的时候，可以使用无线传输方式，这样就用到无线网桥了比如，已经硬化路面的小区，电梯，已经建好的工厂，距离较远的空旷地带，野外等等这些环境都适用无线传输方式。

1点对多点传输：

所以说，监控的无线网桥传输方式，虽然在项目中也有用到但是用的确实不多，因为对无线设备要求很高，既然要求高了那么成本就上来了一般都是选大品牌的产品设备了如华为、锐捷、信锐等。

第四种：POE供电方式，网络摄像机+POE交换机

用过poe供电的人都知道，供电方面确实能节省很多事，尤其是对于集中供电不方便的项目，前面第一种监控安装方式节省一条电源线，一台网络摄像机只要一根网线作为传输信号的介质就可以，不再用到电源线了网线用非屏蔽超五类双绞线就可以了传输距离100米没有任何问题。

连接方式如下图：

poe监控供电固然很方便，但是偶尔会有一些小问题，poe监控安装后一段时间后，分离器容易出现一些小的故障，所以监控的维护非常重要。

第五种：远距离传输，网络摄像机+全光网络

现在全光网络的应用是个大趋势，很多项目都有用到尤其是大型酒店的项目，当然在安防监控上面也在逐步的推广使用，PON监控传输网络系统主要利用运营商光纤资源，达到传输的目的为中心管理平台的各项应用提供基础保障，能够更好的服务于各类用户。问题是费用较高，一般只有公共服务工程采用这种组网，如天网工程。

pon由OLT光线路终端）用户侧的ONU光网络单元）以及ODN光分配网络）组成。

PON远距离或远程监控等超大型监控项目上，有更好的应用。

网络结构如下图所示：

以上五种，关于监控安装的最常见的使用方法，同时也是大部分项目都会用到尤其是第一种与最后一种，第一种传统的监控安装方法适用于很多中小项目，最后一种方式对于大型项目是不错的解决方案。

二、监控项目如何组网

对于监控项目，除了解监控项目安装方式，同时也要了解它组网方法，因为对于很多项目，组网与安装是一起的毕竟监控与网络是分开的光会安装不会组网，那么只能当个施工人员，不能成为合格的项目经理，那么一般组网有哪些方式呢?

来看下，下面关于监控组网的一些方式，都是极其经典的项目。

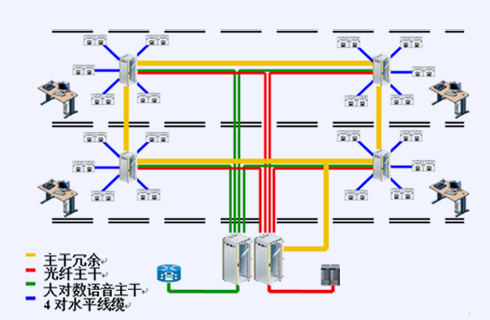

1酒店传统或全光网络接入组网系统图

传统的综合布线方式，即网线加交换机级联形成局域网这种组网方式。弊端：线缆多，接头多，铜线容易氧化，造成网络故障频发，故障排除困难。而且各种系统繁琐、设备占用多、长期需要专业人员维护。

全光网络接入方案不仅能有效减少线缆及人工成本，也极少出现线路故障问题，一个房间只布放一根光纤，一个房间只配备一个终端。

对于中小型酒店的监控项目，这个是常规的组网方式。当然现在流行用全光网络，来看下，酒店全光网络如何组网。

可以对比下，完全不一样，经常做酒店监控项目的安防人员，必须要了解这种全光组网方式，将来一定会用到

2雪亮工程监控组网

近几年，可以说雪亮工程是安防人员最火的项目，同时也是安防人员做的最多的项目，几乎人人都涉及到雪亮项目建设拟在区县辖区内各个区域、乡镇及村（小区、院落）新建高清摄像；县辖区内各镇、各村主要的出入口、道路部署智能化感知人员卡口及车辆卡口系统实现对人、车辆图像抓拍结构化描述；对各村（小区、院落）部署感知人员卡口系统、智能跟踪系统。

县设立平台并对本辖区内的各个乡镇以及村（小区）监控资源进行统一控制和运维管理，县平台与地市平台、省平台对接；另外，部分已建设监控系统的社会资源也需要接入到县局平台。

可以看得出来，雪亮工程的组网还是挺复杂的一般对网络不是很熟的安防人员是无法彻底了解其组网框架的需要有一很深的网络基础。除了雪亮工程还有天网工程，二者有很多类似的地方，除了其中一个，基本上天网工程与雪亮工程都会了解。

3厂区监控组网系统图

厂区监控方案一直是很多朋友问的非常多，也是弱电VIP技术群中朋友做的比较多的项目。

这里面有两个类型的组网拓扑图，可以看下。

可以说工厂的监控说难也难，也容易也容易，对于很多工厂除了正常监控施工外，还有一些需要做防爆处理，很多安防人员都是没有接触过防爆项目的所以难点就在这里面。

4高空抛物系统组网图

关于高空抛物的监控方案，其实是比较简单，因为它本身组网并不难，关键在于产品选型，目前做高空抛物监控的厂家很多，其中最多的就是海康与大华，海康与大华在高空抛物上都是相关的产品，但是据一些安防朋友反馈，高空抛物监控容易模糊，所以我选产品时尽量选择像素高的例如800万像素。

来看下大华高空抛物组网是如何组网的

前端设备选用不同的高清枪机，分别覆盖不同的楼层，摄像机通过局域网接入汇聚交换机，汇聚交换机可通过光纤接入核心交换机（或二层交换机）然后接入小区平台进行管理，大华小区管理平台可以无缝扩展门禁、对讲、停车场和报警等子系统，做到整个小区智能化的统一管理。后端也可采用免费管理软件SMA RTPSS无需配置平台，方案成本优势很大。

五、小区监控组网系统图

小区的监控项目是弱电人做的最多，也是最常见的项目，目前更多的提老小区监控改造，很多安防人都会遇到相关的项目。

小区周界覆盖距离长，小区安全防范较为薄弱的区域，也是犯罪份子最容易绕过保安人员直接入侵小区的主要地点，因此在该区域建设视频监控系统，不仅提高了小区的安保性，同时也节省了大量的人力投入成本。

系统在公共场所、主要干道岔路口及住宅楼周边等立杆安装室外监控点，实时监控这些区域的人员及车辆。

如下图：

所以对于监控项目的安装，除了要了解它基础安装方法，同时也需要熟悉它组网方式，优秀的安防人胸中都有几张经典的施工图与组网图，以备在项目中可以随时拿出来参考，做到心中有数。这些监控如何安装？组网方式安防人员必须知道-总结监控如何安装？这些组网方式安防人员必须弄懂-监控摄像头如何安装？这些组网方式安防人员必须知道
