综合网络布线系统针对不同的建筑物有哪些要求?

文章来源:本站 人气:0 2021-12-22 16:41:24

建筑物与建筑群综合布线系统是建筑物或建筑群内的传输网络,综合布线系统针对不同的建筑物有哪些要求?综合网络布线系统针对不同的建筑物有哪些要求?网络综合布线系统针对不同的建筑物有哪些要求?是建筑物内的“信息高速路”。它既使话音和数据通信设备、交换设备和其他信息管理系统彼此相连,又使这些设备与外界通信网络相连接。它包括建筑物到外部网络或电话局线路上的连接点与工作区的话音和数据终端之间的所有电缆及相关联的布线部件。

一、不同建筑的综合布线系统有什么特点与区别

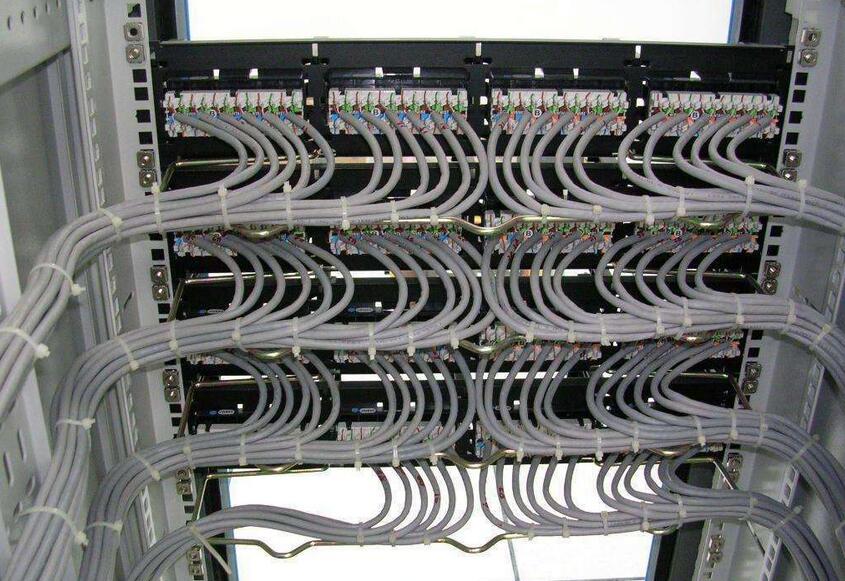

不同建筑的综合布线系统有什么特点?_8
1、办公建筑
办公建筑的智能化应适应办公业务信息化应用的需求;应具备高效办公环境的基础保障;应满足对各类现代办公建筑的信息化管理需要。办公建筑又分为商务办公建筑、行政办公建筑和金融办公建筑。
办公建筑的综合布线要分出租型办公建筑和自用型办公建筑来考虑,布线系统可能会包括办公内外配线网、生产配线网、涉密配线网、物管配线网、弱电系统配线网。
出租型办公建筑的综合布线一般是由物业来管理,由开发商自己投资。其一般有两种做法:一种是常规的综合布线做法,按5——10㎡设置一个工作区,设置相应信息点,再按这个量来考虑整个系统的配置。
另一种是由于出租型办公楼的用户不确定,很多用户都是临时出租的特点,针对临时出租的场地,采用区域布线来完成。先敷设电信间至区域(为大客户所在的区域)的光(电)缆,每一个区域设置两个光纤插座(接入以太交换机)和两个语音插座(接入电话集线器或用户交换机);区域内容的配线由客户自行完成。
当然,在水平缆线的路由中设置CP点(集合点),第一步布放从电信间到CP点之间的水平缆线,将来根据用户自身的需要再完成CP至信息点之间的缆线。
至也可以只做主干部分的缆线,不做水平部分,提前预留出相应的管线,等用户确定后自己结合网络建设进行配线。随着国家宽带战略的实施,电信业务经营者和房屋建设方,直接将光纤布放至用户区域的信息配线箱,即"光纤到用户单元的设计要求已在国家标准中提出,这种做法同适用于以下各类建筑。对于出租型办公楼,可使用5e类+6类+光纤混合的综合布线形式。
对于自用型办公楼,尤其是国家政府机关的办公楼,因其网络有内网、外网、保密网之分,所以综合布线就不是一套系统了,信息点除了要包括电话、数据的需求以外,还要考虑涉及到内网、外网、保密网、以及备份等需要的信息点,这样就比一般的工程所用的信息点数量要多得多。
并且自用型办公楼布线设备的安装场地、管槽、缆线都要做到物理分开。对于有的保密项目,集成商往往只能实施水平配线部分。自用型办公楼工程实施时候设计保密部分的配线网络会请具有安全资质或国家授权的机构来做。自用型办公楼一般选用的综合布线等级比较高(如全6类+光纤)。
2、商店建筑
商店建筑包括新建、扩建和改建的商场、宾馆等建筑。其智能化系统应符合商店建筑的经营性质、规模等级、管理方式及服务对象的需求;应构建集商业经营及面向宾客服务的综合管理平台;应满足对商店建筑的信息化管理的需要。
商场实际上就是一个大开间,由于商铺的大小、位置、密度不一定完全确定,所以一般采用CP点的方式,且信息点不要太密。还要考虑到在一些流动的公共场所,预留出信息点。树上鸟教育电气设计培训
另外要注意商场的商铺大小及设置位置不定,其水平对绞电缆的长度有可能超过90m,所以对于这种工程要考虑水平对绞电缆的超长性,要在商场内每一层设置多个电信间。如果摊位较为明确的场地,也可以采用地插的方式,按每20——100平方m设置信息点。
3、旅馆建筑
宾馆比较简单,信息点相对其它工程而言较少,且信息点不是按工作区面积而是按套房等级如普通标准间、豪华套房、总统套房等来设定信息点的多少。
另外宾馆的布线有可能电话和数据是按照各自的配线网络分开的,电话不一定纳入综合布线系统。因宾馆一般都会建设自己的程控交换机,电话可以直接走电话线,而上网用的数据端口则再按综合布线设计,形成两个分开独立的配线系统。
4、文化建筑
文化建筑包括新建、扩建和改建的图书馆、档案馆等建筑。其智能化系统应满足文化建筑对文献和文物的存储、展示、查阅、陈列、学术研究及信息传递等功能需求;满足面向社会、公众信息的发布及传播,实现文化信息加工、增值和交流等文化窗口的信息化应用需要。
文化建筑的综合布线情况比较复杂,有些地方需要信息点密度很大,有些地方信息点则比较疏散。比如图书馆阅览室,就会要求设置较多的信息点,方便随时上网查阅资料。而档案馆就不需要考虑这些,信息点会相对的少些。
5、会展建筑
会展中心是大开间结构,综合布线可采用CP点方式,但要注意会展中心的复杂性,如会展中心的新闻中心里要求设置多信息点,而一般的展览大厅则无需太多的信息点,并且从整洁、美观的要求出发,会采用地插式预埋的信息插座。
6、博物馆建筑

博物馆布线的信息点又要考虑到安全性问题。博物馆因信息流量大,可选用高性能的与高等级的综合布线系统。另外在这些建筑中,如果缆线与人员比较密集的地方,还要注意防火等级。这些建筑场所可采用有线+无线(设置AP无线网卡)混合的综合布线方式,方便人员流动时的信息交流及上网需要。

7、观演建筑
媒体建筑包括新建、扩建和改建的中型及以上剧(影)院和广播电视业务等建筑。其智能化系统应满足媒体业务信息化应用和媒体建筑信息化管理的需要;应具备媒体建筑业务设施的基础保障条件。
由于媒体建筑内音/视频传输信息流的频率与场强的要求较高,且存在的无线电干扰源较多,为了避免传输线路信号之间和电子设备的干扰,多采用屏蔽和光纤的综合布线系统。
对于媒体部分,因有很多图像信号需要传输,采用同轴对绞电缆较多,所以最好在管槽敷设时一并考虑,尤其注重不同信息业务信号之间的间距要求(重点为广播线路)。
对剧(影)院人员基本上具有流动性,故信息点不一定要很多。
8、体育建筑
体育建筑指新建、扩建和改建的各类体育场、体育馆、游泳馆等建筑。其智能化系统应满足体育竞赛业务信息化应用和体育建筑的信息化管理的需要;应具备体育竞赛和其他多功能使用环境设施的基础保障;应统筹规划、综合利用,充分兼顾体育建筑赛后的多功能使用和运营发展。
体育建筑分成很多不同的功能区,分为体育服务的和为公共服务这两部分。无论是室内场馆还是室外场馆除了有比赛场地外,还有许多的观众席与公共建筑物。
因此除了要考虑新闻中心、信息中心、药物检查或者商场等设施区域以外,还要考虑体育赛场内各种设备安装场地,比如时钟、记分、升旗、大屏幕显示等信息及体育服务的场地的信息的传递。
对于比赛场地要注意三个方面:一个是室外场地要注意综合布线器件的防潮、防灰、防破坏及防雷电,并采取相应的防范措施。第二,要考虑体育场馆平面面积比较大,应设置多个电信间,且各电信间之间最好采用光缆互通,这样更便于网络信息流量的调度。
第三,注意体育场的管线与插座长期处于在室外环境下,容易产生器件的老化而使得技术参数及性能指标的下降。所从安全的角度和延长器件的寿命上考虑,应采用密闭的金属管槽布放缆线,并且选用符合工业级的接插器件。
如果一些体育设施是基于网络通信协议,如大屏幕显示、体育场馆监控等,体育场馆的其传输线也可纳入综合布线系统一起做设计。
体育场馆也可以采用无线+有线的混合布线方式。
9、医疗建筑
医院建筑指新建、改建和扩建的二级及以上综合性医院等建筑。其智能化系统应满足医院内高效、规范与信息化管理的需要;应向医患者提供"有效地控制医院感染、节约能源、保护环境,构建以人为本的就医环境"的技术保障。
医院最重要的是考虑缆线对传输带宽的需求和医疗设备电磁的干扰问题,为了保证信息的安全性,采用屏蔽+光纤的方式对一些医疗器械比较集中的场合更为适合。
另外由于医院所占用的面积较大,建筑物较多,功能要求复杂,要把它考虑成一个多功能的建筑群体,按照建筑物之间缆线布放要求设计。从计算机网络还要考虑到信息的远程传输及与公用配线网络的互通情况。
10、教育建筑
学校建筑指新建、扩建和改建的普通全日制高等院校、高级中学和高级职业中学、初级中学和小学、托儿所和幼儿园等建筑。其智能化系统应满足各类学校的教学性质、规模、管理方式和服务对象业务等需求;
应适应各类学校教师对教学、科研、管理以及学生对学习、科研和生活等信息化应用的发展;应为高效的教学、科研、办公和学习环境提供基础保障。
学校建筑的综合布线是一个建筑群的整体布线,更多的要考虑到校园网主干光纤的建设。另外学校的功能比较多,有教学楼、实验基地、公用的报告厅、图书馆、科学馆以及学生宿舍等,所以信息点布放位置、数量及布线系统的等级要考虑到不同的场景作不同设置,不能都按建筑面积来考虑。学校建筑的另一个特点就是校园占用地面积较大,且校园的配线网跟多媒体教学结合的更多些,应引起注意。
学校建筑和医院建筑一样都还要考虑远程传输,考虑到与外部的信息互通情况。
11、交通建筑
交通建筑指新建、扩建和改建的大型空港航站楼、铁路客运站、城市公共轨道交通站、社会停车场等建筑。其智能化系统应满足各类交通建筑运营业务的需求;应为高效交通运营业务环境设施提供基础保障;应满足对各类现代交通建筑管理信息化的需求。
交通建筑的综合布线特点是这类建筑面积较大,如果涉及到异地建筑物联通时,体现了管路沿缆线线递减的形式,是一种延伸型的星形网络,主干部分缆线路由却很长,宜采用光纤布线系统。
客运大厅、货运码头属于大开间的部位,也可采用CP点的设计形式,并且用无线做延伸。另外,对于涉及到机电设备电磁干扰的问题时,缆线也应考虑其屏蔽性。


12、金融建筑
金融建筑考虑到工作人员的座席比较密集,而且布线系统可能会包括内外配线网、生产配线网、涉密配线网、物管配线网、弱电系统配线网。
座席区可按3——5㎡设置一个工作区,应终端设备会有多个,因此设置较多的信息点,再按这个量来考虑整个系统的配置。金融机构对信息需求与信息安全要求较高,可以采用6类及以上等级的布线系统,屏蔽布线系统也可以在考虑之内。对于出租型的区域,可使用6类+光纤混合的综合布线形式。
13、住宅建筑
住宅建筑指住宅、别墅等建筑。其智能化系统应体现以人为本,做到安全、节能、舒适和便利;应符合构建环保和健康的绿色建筑环境的要求;应推行对住宅建筑的规范化管理。
住宅建筑的综合布线不同于一般的公共建筑布线。其有两个特点:一个是采用家居综合布线箱,家居布线箱只完成配线功能,并没有对信息进行处理(如交换、存储、处理、传输)。
另一类,把配线管理与和对信息的处理都做在一起,实际上应该叫做"家庭信息配线设备",既有配线功能,又有对电话、网络的信息交换与传递,对家庭的三表抄送、紧急呼救、等家庭智能化控制信息的转换与传递等。另外,家居布线也要分住户内配线、楼内配线、园区内配线这三种情况,所以家居布线涉及面广,且各自有不同的范围,需要满足不同的住宅需求。
14、通用工业建筑
工业建筑指新建、扩建和改建的建筑。其智能化系统应满足通用生产要求的能源供应和作业环境的控制及管理;应提供生产组织、办公管理所需的信息通信的基础条件;应符合节能和降低生产成本的要求;应提供建筑物所需的信息化管理。中德信通教育培训设计培训单位
工业建筑主要是分两种场地,把生产区域和一般办公区域区分开:将生产区域和控制区分开;另一种情况是在室外设置的布线器件。
针对环境的恶劣程度应该采用相应工业级别的接插件,考虑防水、防灰尘、防振动、防腐蚀、防电磁污染等技术要求。但是对工业建筑里一些良好的环境,如生产部门的控制室、办公区等,可按一般的建筑类型来设计就可以。
如果上述各类建筑物的弱电系统设施对信号的传送是基于网络通信协议时,如大屏幕显示、监控系统、楼宇自控等,其传输线也可纳入综合布线系统一起做设计。总之,综合布线系统作为建筑物的基础设施,在设计时要考虑到实际应用、发展余地、建筑功能诸方面的因素,合理地制定方案。
不同建筑的综合布线系统有什么特点与区别,相信各位看完综上所述已经对此有了一定的了解。我们在制定各类建筑综合布线系统的实施方案时不妨对不同建筑的综合布线系统的特点与区别进行一个了解,这样才能更好的设计综合布线系统。
