综合网络布线工程流程步骤-网络综合布线施工安装流程图

文章来源:本站 人气:0 2021-11-22 12:04:51

一、工程应用综合布线工程一般步骤为:调研—方案设计—土建施工—技术安装—信息点测试—文档整理—维护。

  (1)调研:主要任务是询问客户网络需求,现场勘察建筑,根据建筑平面图等资料去结算线材的用量,信息插座的数目和机柜定位、数量,做出综合布线调研报告;

  (2)布线方案设计:根据前期勘察数据做出布线材料预算表、工程进度安排表;

  (3)土建施工:协调施工队与业主进行职责商谈,提出布线许可,主要是钻孔、走线、信息插座定位、机柜定位、做线标识;

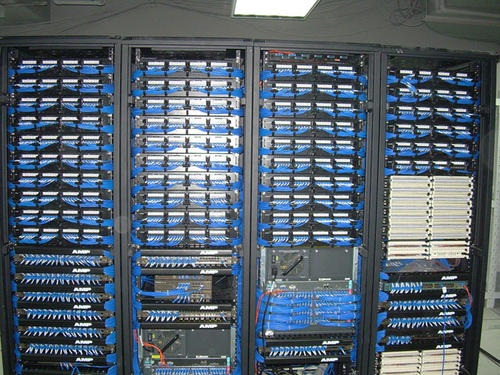

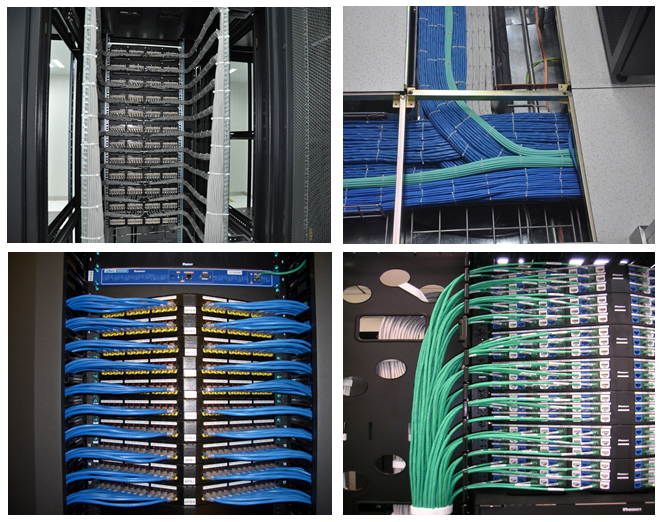

  (4)技术安装:主要是打信息模块,打配线架、机柜内部安装;

  (5)信息点测试:一般测试,采用12点测试仪,单人可以进行,效率较高,主要测试通断情况,可打印出详细的测试报告;

  (6)文档管理:最终要提供交给客户的竣工报告(材料实际用量表、测试报告、楼层(楼群)配线表,为日后维护提供数据依据;

  (7)维护:当线路出现故障时,快速进行响应。

  二、技术

  1、PVC管槽施工过程时,一定要把线先划好,如果不预先画划好线直接施工很容易造成PVC走线不水平或垂直,虽然这样前期工作花时间较多,但方便以后PVC装钉。

  2、打室外通到室内墙孔时,要注意先量好准确的位置,然后才分别从两边钻孔,先用小钻定位,再用中钻打通,再改大钻加大孔径,这样可避免打裂墙面。

  3、拉线。这一环节十分重要,如果决策或测量有误,将造成不可挽回的损失。

  4、打信息模块时,有一点非常要注意:由于特殊原因,打模块时外皮离模块大约要有1CM,因为这类模块较长,不照上面做的话,装好的模块那防尘板会难移动,失去弹性,所以都要这样做才能确保模块安装的合理。

  三、经验

  1、明确要求、方法

  2、掌握环境资料

  为了保护室内环境,室内要安装电缆槽,电缆放在电缆槽内,全部电缆进房间、穿楼层均需打电缆洞,全部走线都要横平竖直。

  3、区分不同介质

  保证通信介质性能,根据介质材料特点,提出不同施工要求。计算机网络系统的通信介质有许多种,不同通信介质的施工要求不同。
