深圳机房建设综合网络系统工程设计施工规划方案

文章来源:本站 人气:0 2022-05-11 18:12:48



深圳中德信通智能科技有限公司




                                    弱电系统工程













建设单位:深圳中德信通智能科技有限公司

施工单位:深圳中德信通智能科技有限公司

项目负责人:齐亚宝 13554957908

TEL0755-26075997

FAX26075998

EMAILbobby@zdxt.net







文档类型管理文檔 计划文档 需求文檔 设计文档

测试文档 用户文文件 工程文文件 维护文档







    公开资料 保密资料 机密资料













版权声明

深圳中德信通智能科技有限公司版权所有保留一切权利。

未经本公司书面许可任何单位和个人不得擅自摘抄、复制本文档的部分或全部并以任何形式传播。







































§  综合布线系统………………………P4-P28

§  机房弱电防雷系统…………………P29-P34

§  工程预算表…………………………P36-P37

§  系统服务承诺………………………P38-P38























深圳中德信通智能科技有限公司综合布线系统

集 成 方 案



第1章     方案综述

1.1  方案工程名称:深圳中德信通智能科技有限公司综合布线系统方案

1.2  概述:

21世纪世界竞争的焦点将是信息的竞争,社会和经济的发展对信息资源、信息技术和信息产业的依赖程度越来越大,信息技术的发展对政治、经济、科技、教育、军事等诸多方面的发展产生了重大的影响,信息化是世界各国发展经济的共同选择,信息化程度已成为衡量一个国家,一个行业现代化的重要标志。我公司从事计算机系统集成、网络产品销售的高科技信息产业公司。主营业务为计算机系统集成,包括信息管理系统、网络与通讯、网络安全、安全监控、智能大楼综合布线工程等。公司在承接大中型工程项目上有着坚实的技术基础和丰富的实践经验。工程涉及政府、部队、公安、金融、税务、邮电、电力、学校等各个行业.

我公司在计算机系列产品及网络系统产品上与国内外多家先进厂家进行了密切的合作,并建立了良好的销售及代理管道,使公司能以最先进的技术、最快捷的服务为各类大、中型项目提供良好的支持。

深圳中德信通智能科技有限公司作为企业信息化系统的重要组成部分,在其设计和建设中应充分考虑当前和未来信息系统的发展需要,采用合理的技术,选用先进的设备和软件,以最大限度地满足当前应用系统的需要,并为今后建立完善的企业信息系统奠定基础。其系统总体目标是根据深圳中德信通智能科技有限公司网络的现状与需求,建立先进、实用、可靠、开放的计算机网络环境,利用先进的技术和手段实现网络互联,建成企业信息系统。因此,根据深圳中德信通智能科技有限公司的需求,并在充分理解深圳中德信通智能科技有限公司信息化系统实际需求的基础上,结合我公司技术人员多年的计算机系统集成经验和最新的计算机网络技术,本着“先进性、可靠性、安全性、实用性、开放性、可扩展性、易操作性、易管理维护性”的原则,给出我公司的设计方案。

在综合深圳中德信通智能科技有限公司建设实际需求的基础上,我们在本次设计中紧密结合校方需求着重设计了综合布线系统、网络系统、UPS电源、电源防雷及机房装修等几个子系统。整个厂区网解决方案从布线、网络带宽应用等各个方面加以综合考虑,使本次设计厂区网络达到最优化的结果。并在充分考虑系统环境的基础上,对其他物理环境进行了综合设计,如UPS供电、机房环境、雷电防范等。从而使本次深圳中德信通智能科技有限公司解决方案达到最优化的效果。以下是本次厂区网系统设计的详细介绍。



2.1 设计依据

l  ISO/IEC11801用户建筑通用布线标准;

l  CENELECEN50173用户建筑布线标准;

l  CENELECEN50174用户建筑布线安装规范;

l  CENELECEN50167/68/69

l  EIA/TIA568A,EIA/TIA568B

l  TSB67

l  GB/T50311-2000《建筑与建筑群综合布线系统工程设计规范》;

l  GB/T50312-2000《建筑与建筑群综合布线系统工程验收规范》;

l  GB/T50314-2000《智能建筑设计标准》;

l  YD/T926大楼通信综合布线系统;

l  中国建筑电气设计规范;

2.2设计原则和目标

针对深圳中德信通智能科技有限公司新厂区的综合布线系统,同时为了满足综合通讯业务快速增长的需要,在设计时应该遵循以下原则和目标:

2.3实用性

实施后的综合布线系统,将能满足深圳中德信通智能科技有限公司现在通讯技术的应用和未来通信技术的发展,即在系统中能实现语音、数据、图像通讯以及多媒体信息的通讯。

2.4灵活性

布线系统能满足灵活性应用的要求,用户可以非常方便地改变终端设备的位置或安装新的终端设备。

2.5扩充性

随着将来信息需求的增长、设备管理的需要,可以方便地进行更新和扩充。

2.6模块化

布线系统中,除了敷设在建筑物内的UTP铜芯线缆或光缆外,其余所有的接插件都是积木式的标准件,可以方便维护人员的维护、管理、使用和扩充等工作。

2.7适应性

具有适应未来技术发展的余地,比如办公教学自动化,多媒体及新型高速网络应用。

2.8经济性

设计时应该在满足以上原则和设计的科学性、合理性的同时,尽量降低系统造价,同时布线系统的实施及应用,也可以降低用户重新布局或搬迁的费用,节省了搬迁和重新布线的时间,还可以降低日后维护和升级系统的费用,提高工作效率,减少资源浪费。

2.9综合布线系统概述

深圳中德信通智能科技有限公司厂区综合布线系统的基本结构是星形拓扑设计结构,按照国际标准ISO/IECIS11801规定,其综合布线系统由工作区布线子系统、水平子系统、管理子系统、干线(垂直)子系统、设备间子系统及建筑群子系统等组成。基本结构如下图所示:

各个子系统的种类和数目决定于建筑物的拓扑结构和规模大小。上述的各级配线架是指逻辑配线架,例如,对于单体建筑,主配线架就是建筑物配线架(BD),不需要建筑物之间的布线;如果一个建筑的规模非常大,可以把它看作一个建筑群。

为了提供最大限度的灵活性,适应各种网络应用,在相邻级之间必须安装电缆以构成星形结构。当然,为了提供必要的系统冗余,在楼层配线架(FD)或建筑物配线架(BD)之间也允许布放直接相连的电缆。

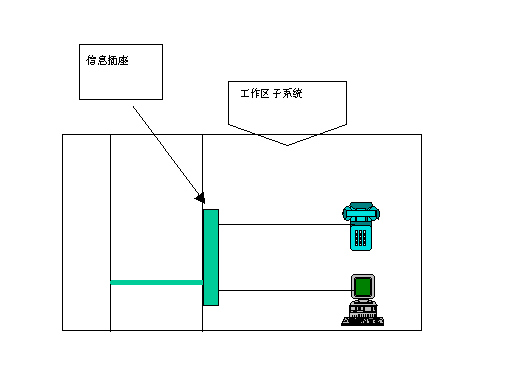

工作区布线子系统是将干线子系统线路延伸到用户工作区。该系统是从各个子配线间出发



连向各个工作区的信息插座、水平铜缆及其它配件。示意图如下:









一个独立的需要设置终端设备的区域可划分为一个工作区。工作区子系统由信息插座延伸到工作站终端的用户连接电缆及适配器组成。

用户连接电缆两端接插件与电缆的连接必须牢固可靠,尤其对于高速网络应用,我们推荐采用与布线系统相同厂商的产品,以保证良好的信道质量。跳线的长度视具体情况而定。

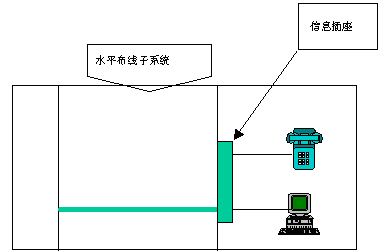

3.1水平子系统

水平布线子系统由信息插座、水平电缆、楼层配线架上的配线盘和跳线等组成。

按照国际标准,可以将建筑平面划分成若干个工作区,每个工作区最大为10m2,每个工作区配置1~2个信息点,确切的信息点配置应根据用户的具体需求来设计,并为将来系统的扩展留有适当裕量。在本系统中,按照工作区布线子系统信息点布置原则进行,未定功能的办工区域按每10m2设4个信息点考虑。

信息插座与楼层配线架之间的水平电缆必须是连续的。水平布线的长度不得超过90米,不包括信息插座和配线架端各5米的跳线。楼层配线架与信息插座之间可以设转接点(TP),如由48对电缆转成12根4对电缆,可以通过转接点实现。

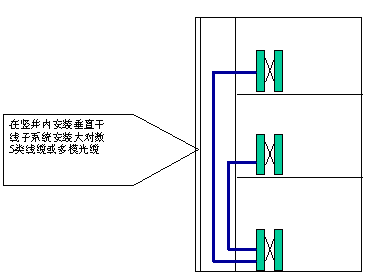

3.2干线(垂直)子系统




主干线子系统是连接楼层配线间子系统和主配线间系统,以实现大楼内部的通信。

主干子系统是铜缆和光缆的组合以及将此线缆连接到其它地方的相关支撑硬件组合而成。

对于语音主干,采用三类大对数非屏蔽UTP双绞线铜缆作为主干电缆;对于数据主干选用室内六芯多模光纤作为数据传输主干,另外四芯作为资料备用主干。

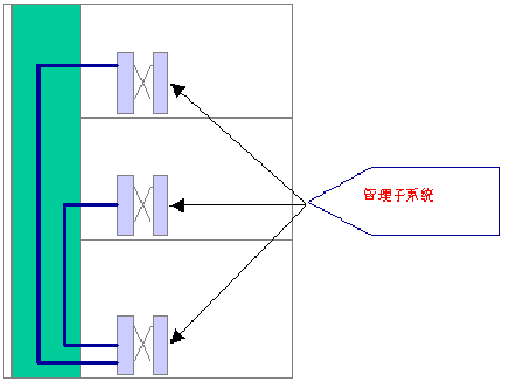

3.3管理子系统

管理子系统设置在每层配线间及大楼主设备间内,由相应的配线盘、跳线及辅助配件等组成。借助于管理子系统,可以实现不同的网络拓扑结构;当工作人员位置迁移或调整时,可以灵活地改变用户的路由。

3.4设备间子系统

设备间子系统是在每一幢厂区的适当地点设置进线设备,进行网络管理以及管理人员值班的场所。本次设计方案中共有5个设备间子系统。

3.5建筑群子系统

如果布线的对象是由两个以上的建筑物组成的建筑群,主干子系统由设备间的配线设备及设备间至各楼层配线间之间的连接电缆组成。

3.6设备选型

由于设备部分有建设方(深圳中德信通智能科技有限公司)提供,所以我公司建议建设方采用SYSTIMAX SCS,AMP以及MOLEX等品牌的产品!

3.7选型原则

²  能提供满足音频、数据、图像、视频等多媒体应用的服务和传输能力。

²  能适应今后10年甚至更长时间内网络和通信技术的高速发展。

²  能为深圳中德信通智能科技有限公司厂区内的各个相互独立的子系统建立有机的联系提供保证。

²  具有经济性、可靠性、可扩充性。

3.8 SYSTIMAX SCS的特点和优势

Avaya公司的SYSTIMAX SCS结构化网联解决方案具有以下的特点和优势:

3.9 SYSTIMAX系统特点

(1)兼容性

²  Commscope 公司的SYSTIMAX 是一套全开放式的布线系统,它具有全系列的适配器,可以将不同厂商的网络设备及不同传输介质的主机系统的传输介质全部转换成同一非屏蔽双绞线(UTP),通过双绞线可传输话音、数据、图像、视频信号等等。

²  采用多模及单模光纤可远程高速传输数据及高清晰度图像信号,可支持目前所有数据及话音设备厂商的网络构成系统。

(2)灵活性

²  由于所有信息系统采用相同的传输介质、物理结构采用星形布线方式,因此所有信息信道是通用的。每条信息信道可支持电话、传真、多用户终端、10Base-T工作站、令牌环站及HP9000系列、SUN sparc及enterprise系列、DEC/Alpha、IBM AS/400e、RS6000、ES9000主机及100Base-T、155Mbs及622Mbs ATM、1000Base-T及1000Base-T X应用。

²  所有设备的更改不需改变布线系统,只需增减相应的网络设备及做必要的跳线管理即可。

²  系统组网可灵活多样,甚至在同一房间内可以多用户终端、100Base-T工作站、令牌环并存。各部门即可独立组网又可方便地互连,为合理组织信息流提供了必要的条件。

(3)可靠性

²  SYSTIMAX系统采用高质量的标准材料,并采用组合压接方式构成一套高标准信息信道。

²  所有器件均通过UL、CSR及ATM标准组织认证,信息信道都采用专用测试仪校核线路阻抗和衰减率,以保证其电气性能。

²  布线系统全部采用物理星形拓扑结构、点到点端接,任何一条线路故障均不影响其它线路的运行。

(4)先进性

²  SYSTIMAX采用极富弹性的布线概念,采用光纤与双绞线混合布线方式,极为合理地构成一套完整的布线系统。

²  所有布线设计均采用世界最新通讯标准,所有信息信道均按国际布线标准采用八芯配置,1061C+超五类,1071C及1081六类及超六类双绞线最大速率可达到622Mbps及1.2Gbps,本次设计选用1061C+的标准。

²  支持光纤到桌面(FTTD)的应用。干线多模光缆设计为2000MHz/km带宽,LazrSPEED多模光缆可提供10G以太网的传输速度,为将来系统的发展提供足够容量。

²  通过主干信道可同时传输多路实时多媒体信息,同时物理星形方式为将来发展交换式网络奠定了坚实基础。

²  Avaya承诺一次布线,二十年不落后。

4.0 SYSTIMAX系统产品

²  Commscope(后收购AVAYA企业网络集团)是综合布线系统的发明者和倡导者,1983年由贝尔实验室第一个推出综合布线系统概念。

²  1985年首先推出SYSTIMAX  SCS端对端结构化布线系统。

²  1988年由 Avaya 首先推出110型连接管理系统,后成为工业标准的蓝本。

²  1990年首创享有专利的1061/2061高性能UTP双绞线线缆,并成为五类线缆的标准。

²  1992年底首先推出智慧厂区综合布线系统及开放办公环境布线解决方案。

²  1993年首次推出High-5系列支持100Mbs的TP-PMD应用的布线系统。

²  1994年5月首先实现超五类线缆传输622Mbs ATM应用。

²  1996年初首先推出支持622Mb/s ATM应用的PowerSUM端对端产品系列。

²  1997年首家推出传统圆形六类布线系统,支持千兆比以太网和1.2Gb/s ATM应用的端对端GigaSPEED产品系列。

²  1998年首家推出LC小型光纤连接头,其接入衰耗小于0.1dB,目前是世界性能最佳且发货量最大的光纤连接头器件。

²  2000年世界第一家推出新型增强型50μm多模光纤系统,是全球唯一的可支持万兆(10G)网络的多模光纤系统LazrSPEED。

²  2001年又全球首推性能最佳的电子自动配线管理系统iPatch及其网络管理系统,又一次带动世界布线的脚步向前发展。

²  Avaya优秀的以上产品加上其无线网络连接系统CajunWave,成为当今世界唯一一家提供“结构化网联解决方案”的布线厂家。

4.1 SYSTIMAX市场占有率

²  Commscope(原Avaya)第一个于1992年将综合布线系统引入中国,同年在北京办事处设立环球专用系统部,开始Avaya 公司综合布线系统的推广工作。

²  Commscope综合布线系统由于技术领先、质量可靠及服务周到,因此深受广大客户爱戴和拥护。SYSTIMAX布线系统在全球拥有超过50%的市场占有率。

²  拥有如杜邦(Dupont)、惠普(Hewlett-Packard)、福特(Ford)、英国航空(British Airways)、英特尔(Intel)、BP石油、纽约证券交易所(NY Stock-Exchange)、BBC电台、P&G宝洁、安力(Amway)、摩托罗拉(Motolola)、喜来登酒店(Sheraton-Hotel)、飞利浦(Philips)、康柏(Compaq)及费城国际机场(Philadelphia Airport)等一系列国际客户。

²  拥有如广州国际会议展览中心、广州新白云机场、广州新白云机场飞机维修基地、香港会议展览中心、深圳高新技术会展中心、厦门对外投资会议展览中心、上海光大会展中心、上海商城商业展览中心、北京国际会议展览中心、厦门机场、福州机场、香港新机场、珠海国际机场、南宁国际机场、重庆江北国际机场、桂林二江国际机场、中华人民共和国外交部、邮电部、民政部、铁道部、交通部、中央电视台、北京电信局、上海证券厂区、深圳证券交易所、深圳电力局、上海东方明珠电视塔等国内一系列重点用户。

4.2产品选型

²  Commscope公司开发和研制的SYSTIMAX SCS结构化网联解决方案包括从SYSTIMAX  PowerSUM 超五类布线系统、SYSTIMAX GigaSPEED六类布线系统、SYSTIMAX  LazrSPEED/OptiSPEED光纤系统、SYSTIMAX  iPatch电子智能配线系统、Cable Manager配线管理系统到SYSTIMAX  Open-Office区域布线系统的全套解决方案。从满足深圳中德信通智能科技有限公司厂区对综合布线系统的使用要求出发,我们选择了SYSTIMAX PowerSUM超五类布线系统、Cable Manager配线管理系统以及国产的NetStar数据主干光缆。

4.3 PowerSUM超类产品的优点:

²  PowerSUM的性能远远优于ISO/IEC CLASS超类布线标准及北美EIA/TIA CAT 5 的五类布线标准,并且是国际超五类布线标准参考的蓝本。

²  被国际权威测试机构Microtest 评为业界最好的六类布线系统。

²  在全球及中国拥有最多项目及超过50%占有率(而超五类布线中国占有率超过90%),是最成熟、最成功、最具性能价格比的超五类布线系统。

²  PowerSUM共有21项获得世界专利设计。

²  被评2000年度美国LAN产品类最佳产品奖。

²  二十年质量和应用保证,支持目前及未来网络应用和发展。

²  端到端的线缆、配件配合具有更加优异的平衡性和串音衰减特性。

²  物理特性、电气特性与现有的3、5及5e类向后相容。

²  全球首推的iPtach电子智能配线系统能可靠、实时管理布线文件及数据库,特别适合于证券、电信、银行及其它重要网络系统应用。

²  完整的Cable Manager布线管理系统,方便日后系统管理。

4.4 提供最大限度的投资保护

²  SYSTIMAX SCS 布线系统的每个部件都是由贝尔实验室按照包括ISO9001制造和质量控制流程在内的极其严格的制造标准进行设计、制造和测试。这意味着使用它们比采用多厂商部件建成的网络具有高的性能,网络的安装和维护只由一个厂商完成。可以避免在发生网络故障的情况下产生“扯皮”现象。

²  Commscope不仅对SYSIMAX的施工和设计人员均有相应的认证措施,SYSTIMX SCS 布线安装的产品与应用保证更高达20年。

²  SYSTIMAX SCS布线系统解决方案满足或超过所有主要标准所提出的旨标——包括由朗讯科技帮助指定的EIA/TIA建筑物布线标准在内。目前,贝尔实验室的代表仍然活跃在各主要标准化组织内,提供最大限度的技术支持:

²  ANSI                   (美国国家标准协会)

²  TIA                    (电信工业协会)

²  EIA                    (电子工业协会)

²  IEEE                   (电子与电气工程师协会)

²  ATM论坛

²  ISO                    (国标标准化组织)

²  全球有超过2400家分销、增值代理商和系统集成商为SYSTIMAX SCS布线产品提供销售、设计、工程维护和安装等客户服务。对于客户和合作伙伴提供良好的地区和国家级技术支持。

²  提供齐全文件,包括全面的SYSTIMAX SCS布线系统的性能指针、不断增加在我们保证范围之内的应用指南、主要局域网产品以及许多建筑物控制系统产品目录等。

4.5标签

²  结合深圳中德信通智能科技有限公司厂区信息化网络、相关建筑图纸及区域功能的要求,为满足UL969中规定的清晰、磨损和附着力的要求,本次综合布线系统采用BADY TLS2200卷标机,它是一款设计轻巧、易于使用、智能化的打印机,它采用先进的热转移打印技术,能提供永久、高效、清晰的打印效果。智能单元可使打印机能阅读所用卷标款式、尺寸型号并根据标签型号自动调整打印字体大小。

Ø  针式打印。

Ø  热转移打印装置203dpi。

Ø  定制字体。

Ø  标签宽度可达2英寸。

Ø  打印宽度可达1.81英寸。

Ø  打印长度可达54英寸。

Ø  2行各16个字符超密液晶显示

所有设备、零部件具有永久、易识别的标志,而用都有中文或中英文对照,线缆、配线架用编号或不同颜色加以区分如棕色为建筑群子系统,蓝色为水平子系统等,方便用户快捷、准确地安装和维护检修。

4.6系统详细设计说明

综合布线系统本身具有很高的兼容性,根据用户要求,本方案主要综合语音传输系统及数据传输系统。整个布线系统由工作区子系统,水平布线子系统,楼层配线间子系统,垂直主干子系统,主配线间系统等系统构成。方案设计充分考虑了高度的可靠性、先进性、灵活性、可扩充性、易管理性及性能价格比高等优点。

4.7工作区信息点的设置原则:

²  由终端设备到信息插座的联机(或跳线)组成,采用6类快速跳线或光纤连接线和信息插座,信息模块使用蓝色代表数据点,橙色代表语音点区分数据点和语音点。

²  语音数据点全部采用超五类线缆及模块。

²  信息点离台面上20公分或地面上30公分。

²  工作区铜缆点信息插座全部选取用模块化超类信息插座,并配备标准86型两口面板,预留一定的余量并保证面板的整齐划一。带有防尘盖,其内部做固定线连接;

1)信息点布置原则

²  设置超五类信息插座,及语音插座。

²  其余信息点及语音点按图纸设计。

2)各楼层信息点分布

按深圳中德信通智能科技有限公司提供的平面图所统计,由于目前属于初步设计,本次设计是按数据点共1550个,可能会与深圳中德信通智能科技有限公司的实际区域需求有出入,在这方面我公司还会与贵公司的相关技术人员沟通,在结合厂区建筑及深圳中德信通智能科技有限公司的信息化管理实际要求的基础上,针对整栋厂区信息化系统做更深入的规划,做到最终规划符合深圳中德信通智能科技有限公司的实际需求。

4.8厂区的产品选型

(1)双绞线信息插座——MPS100E-262

本方案根据TIA/EIA568的水平线独立应用的原则,铜缆信息点为超五类配置,可支持1000Base T和1.2Gbps ATM等的数据通讯,且向后相容10 Mbps Base-T、100Base-T、155Mbps/622Mbps ATM等网络应用及话音通信。数据、语音的信息插座采用Avaya公司生产的MPS100E-262超五类信息插座(CAT5)。


配标准单、双口面板M111S/M112S,具有双重标识系统:可安装电话、计算机、RX/TX图标;还可固定信息插座的编号卷标;防尘、防潮。

功能特点:

Ø  MPS100E-262按国际标准生产,模块化设计令其特别适合安装在通信标准机柜配线架或信息插座接线盒内。

Ø  MPS100E-262与固定的PowerSUM水平线缆配合时,有极好的特性,能够满足高速数据及语音信号的传输,传输参数可测试到250MHz。

Ø  多种颜色选择和标签有助于快捷、准确及方便地安装。在本设计中蓝色用于数据点。

Ø  MPS100E-262新设计的后侧面盖板可防止脏污,确保连接安全可靠,更宽的分线走道以便端接安装时更灵活,更方便。

Ø  MPS100E-262具有向后兼容性好的特点, 接口形式全部为RJ45,符合TIA /EIA 568标准,并与现行电话系统RJ11型接口兼容,可随时转换接插电话、微机或数据终端。

4.9水平子系统

4.9.1水平布线子系统的设计原则

由楼层配线架至工作区信息插座的配线电缆和工作区用的信息插座、转接点及配套设备组成,配线电缆均使用超五类线缆,配线架采用2米高的19英寸标准机柜,少数重要部门可考虑光纤接到桌面。

水平子系统电缆必须穿管或沿金属电缆桥架敷设,水平管内穿线数量必须符合国家有关标准。

4.9.2水平布线子系统的产品选型

所有信息点都使用非屏蔽超五类电缆1061004CSL,包括数据点、话音信息点。这样,能够保证所有数据点、话音点的可互换性。水平线缆从各楼层配线架经水平线缆走线桥架分别引向工作区内各信息点,楼层配线架内接线端子与信息插座之间均为点到点端接,任何改变系统的操作(如增减用户、用户地址改变等)都不影响整个系统的运行,为系统故障检修提供了极大的方便。数据和语音的水平铜缆采用Avaya公司生产的PowerSUM型1061004CSL四对UTP双绞线。


技术指标:

标称速率:0.69

最大直流阻抗:9.4Ω/100m

最大直流阻抗不平衡:<3%

标称电容 @1kHz:5.6nF/100m

线规:24AWG

外径:6.0mm

5.0干线(垂直)子系统

5.0.1垂直主干子系统的设计原则

由连接大楼主要设备配线间(BD)到楼层分配线间(FD)的线缆及配套设放组成。

所有的办公楼都作为资料主干,根据厂方提供的有关图纸、区域功能分析及布线铜缆长度不超过90米的规定。我们设计如下:

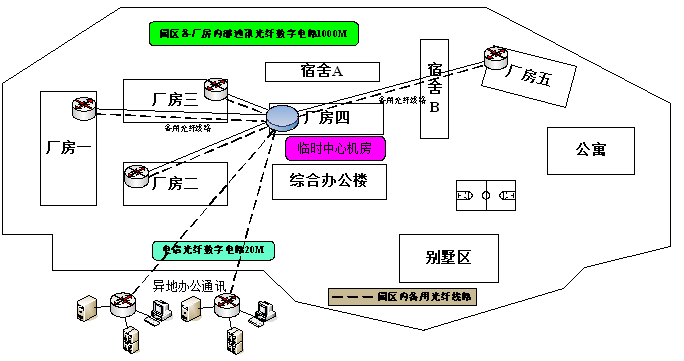

在位于行办公楼四层的厂区中心机房设立网络管理中心(即建筑群子系统),此网络管理中心肩负着所有的信息点。

5.0.2管理子系统

5.0.3 管理子系统的设计原则

Ø  由配线间中的电缆、连接器和相关支撑硬件组成,它把电信公用网系统设备的各种不同设备互连起来。配线间的所有配线设备应采用统一标识区别各类用途的配线区。

Ø  机架安装模块化RJ45配线架以及光纤配线架,并配有线路管理单元。

Ø  跳线采用RJ45快速跳线,光纤连接采用ST/SC光纤跳线。

5.0.4管理子系统的产品选型

(1)机柜:

根据本工程性质及特点,语音、数据部分管理子系统设备采用管理间专用机柜安装,

楼宇内配线间全部采用图腾21U、42U规格密封式玻璃门机柜,配标准电源插座和散热风扇,用于放置配线设备和网络设备。机柜材料选用金属喷塑,并配有网络设备专用配电电源端接位置,可将网络设备同放置其中。此种安装模式具有整齐美观、可靠性高、防尘、保密性好、安装规范。

(2)水平资料配线架:PM2150-48/24

深圳中德信通智能科技有限公司厂区综合布线系统的48口和24口铜缆配线架用在分配线间(FD),管理水平数据和语音铜缆信息点到主干光缆的路由分配。采用48口模块式超五类配线架PM2150-48和24口模块式超五类配线架PM2150-24来管理。

功能特点:

Ø  该配线硬件精巧的模块化设计,确保其性能的可靠性、兼容性以及快捷、简易的安装。

Ø  PowerSUM独特的旋转配线模块(DMS)设计。

Ø  正面和背面的接入安装可选。

Ø  内设跳线、电缆走线架、色码卷标和图标简化管理。

Ø  为ISO/IEC、TIA推荐为超五类链路规格。

(3)跳线

铜缆超五类跳线:采用两头是RJ45的超五类快速跳线D8PS,可以把PM2150跳接到网络设备上。

5.1系统安装及施工

5.1.1链路与设备必须具有保护措施以防止干扰

Ø  将所有不同的设备接到同一个保护地

Ø  使用封闭或半封闭的金属线槽

Ø  综合布线电缆与电磁干扰源(如日光灯等)保持最小300mm的间距。如果不可能保持这一最小间距,则需要采用封闭金属线槽。

Ø  将弱电设备远离强电线路

5.1.2布线系统的管线敷设

根据深圳中德信通智能科技有限公司厂区信息化网络建设的要求,本系统所有桥架材料均为冷轧镀锌钢板,安装后要求使用锁口封闭。作为结构化布线系统的管槽,有别于强电的管线布放方法,除要有结构化、灵活性等特点外,其密封性、屏蔽性及储线容量等方面都有较高的要求。

5.1.3水平线子系统的管线敷设

针对本大楼的情况,采用墙上型信息出口,所有线管及线槽均采用明敷。

采用走墙的轻型装配式槽形电缆桥架的方案。这种方式适用于此类建筑物,为水平线系统提供机械保护和支持。装配式槽形电缆桥架是一种闭合式的金属槽架,安装在天花内,从弱电井引向各个设有信息点的房间,再由预埋在墙内的不同规格的铁管,将线路引到各信息插座。

强电线路可以与弱电线路平行配置,但需分隔于不同的线槽中(最少距离为127mm),这样可以向每个用户提供一个包括数据、语音、不间断电源、照明电源出口的集成面板,真正地做到在一个清洁的环境下,实现智慧化。

5.1.4垂直干线子系统的管线敷设

垂直干线的弱电管井,是由通过地板通孔垂直对准的接线间组成的。用于布线系统的典型接线间。

垂直干线的走线设计分为两部分:

(1) 干线的垂直部分

垂直部分的作用是提供弱电井内垂直干缆的通道,这部分采用预留电缆井方式,在每层楼的弱电井中留出专为布放大对数电缆通过的长方形地面井孔。电缆井的位置设在靠近支持电缆的墙壁附近(一般为建筑物剪力墙)。

在预留电缆井一侧的墙面上,还应安装电缆爬架,爬架的横档上带有一排小孔,大对数电缆用紧绳绑在上面,用于固定和承重,如果附近有电梯等大型电磁干扰源,则应使用封闭的金属线槽为垂直干缆提供屏蔽保护,或弱电线井进行铝铂屏蔽。

(2) 干线的水平信道部分

水平通道部分的作用是,提供垂直干缆从楼层的弱电线井引到设备间子系统的信道,对这部分管槽也应采用走天花吊顶的轻型装配式槽形电缆桥架的方案,所有的线槽由金属材料构成,用来安放和引导电缆,可以对电缆起到机械保护的作用,同时还提供了一个防火、密封,坚固的空间使线缆可以安全地延伸到目的地。其选材算法与水平子系统设计部分的线槽算法一致。

5.1.5拉线

因双绞线与其它普通线缆在结构上有很大的差异,对安装工艺的要求很高,我公司在具体施工时能做到以下几点:

1、线缆布放于线槽内保持平直,不会产生扭绞、打圈等现象,线缆的保护措施良好,避免受到外力的挤压和损伤。

2、线缆在布放前两端贴有标签,以表明起始和终端位置,卷标书写清晰、端正和正确并粘贴牢固,做到在拉线过程中避免损伤或磨掉。

3、线缆布放时保持一定冗余,在交接间、设备间预留3-6米;工作区预留0.3-0.6米,以利于信息模块的端接。

4、布放线缆的牵引力,做到小于线缆允许张力的80%,对于双绞线来说牵引力小于8公斤。否则,双绞线的绞合度就会发生改变,影响传输性能。对于光纤来说牵引力小于4公斤,否则容易使光纤芯折断。

5、线缆转弯时,转弯处的弧度保证大于100度,以使双绞线的弯曲半径大于线径的8倍。

6、布放于水平线槽的双绞线,每隔3-5米进行绑扎固定,布放于垂直线槽的双绞线每隔1.5米进行绑扎固定,以降低线缆自身的挤压及自身的重量的影响。

7、线缆穿过线管时使用预先穿过线管的细钢丝绳缓慢牵引,转弯时不能牵拉,必须先牵引过转弯处的拉线盒,然后再往前拉,一次穿过线管的最大距离不超过6米,一条线管里的2条双绞线一次牵拉,双绞线进管时做到保持平直,以避免在拉线时受到损伤。

5.1.6信息插座的安装

拉线完成后紧接下来的工作就是信息端口的连接;它包括两部分:工作区插座的安装以及布线柜配线架的安装。这两部分的安装对整个布线系统的传输性能起着决定性的作用。

在进行信息端口的端接时,应满足以下要求:

1、在进行端接前先检查线缆终端的标签是否完整无缺,如没有缺损,一般按顺序端接。

2、在打线时认准线号,线位色标,不得颠到和错接。

4、在端接时,每对双绞线尽量保持扭绞原状态,拆开扭绞长度不得大于5MM。

4、剥除护套时均不能刮伤绝缘层,必须使用专用工具剥除。

5、双绞线在与信息插座和配线架模块连接时必须按色标和线对顺序进行卡接。

6、在信息插座和配线架端接完毕后与两端都必须再次贴上标号,并写进文文件管理系统,以利于维护和管理。

7、配线架上的每一个信息接口对应线缆都应该符合TIA/EIA-606规定,所有设备之间连接端子,塑料绝缘的电缆或导线,电缆环扎应有色标,不仅各个线对是用颜色识别,而且线束组也使用同一图表中的色标。同时线缆要有规律地梳理整齐,既要保证美观整洁,又要便于识别,方便日后维护管理。

8、信息插座均为墙面暗装(特殊环境可考虑吊顶内、地面或明装方式)底边距地30厘米。为使用方便,要求每组信息插座附近配备220V电源插座,以便为数据设备供电,根据标准建议安装位置距信息座不小于10厘米。RJ45埋入式信息插座与其旁边电源插座应保持500px的距离。如下图所示:


5.1.7水平布线的施工

建筑物的天花板间有金属线槽,进入工作区时,从线槽引出金属管,以埋入方式沿墙壁而下(或上)到各个信息点。

采用走吊顶的轻型装配式槽形电缆桥架的方案。这种方式适用于大型建筑物,为水平线系统提供保护和支持。

装配式槽形电缆桥架是一种闭合式的金属托架,安装在吊顶内,从弱电井引向各个设有信息点的房间。再由预埋在墙内的不同规格的铁管,将线路引到墙上的暗装铁盒内。

线槽的材料为冷轧合金板,表面可进行相应处理,如镀锌、喷塑、烤漆等。线槽可以根据情况选用不同的规格。为保证线缆的转弯半径,线槽须配以相应规格的分支辅件,以提供线路路由的弯转自如。

同时为确保线路的安全,应使槽体有良好的接地端。金属线槽、金属软管、电缆桥架及各分配线箱均需整体连接,然后接地。如果不能确定信息出口的准确位置,拉线时可先将线缆盘在吊顶内的出线口,待具体位置确定后,再引到各信息出口。

在施工过程中,应遵照EIA/TIA标准规定保持与电力线一定的间距,如下表:

5.1.8 UTP电缆按照EIA/TIA施工标准

条     件

最小间距

<2kVA

2-5kVA

>5kVA

电力线无屏蔽或电气设备安装在开放的或非金属管槽中

127mm

305mm

610mm

电力线无屏蔽或电气设备安装在接地的封闭金属管槽中

64mm

152mm

305mm

电力线封闭在接地的金属管(或等效屏蔽层)中,然后敷设在金属管槽中


76mm

152mm

5.1.9屏蔽FTP、STP电缆按照EIA/TIA施工标准

条件

最小间距

电力线无屏蔽或电气设备安装在开放的或非金属管槽中

23mm

54mm

108mm

电力线无屏蔽或电气设备安装在接地的封闭金属管槽中

12mm

27mm

54mm

电力线封闭在接地的金属管(或等效屏蔽层)中,然后敷设在金属管槽中


14mm

27mm

5.2.0主配线间的环境要求

由于管理间内要安装网络设备,因此管理间需进行必要的装修或同等条件的办公室内, 并配备照明设备以便于设备维护,同时为保证网络的可靠运行,管理间内应配备三组独立供电的220V电源插座,每管理间功率不小于800W。

室温应保持在18℃至27℃之间,相对湿度保持在30%—55%;

保持室内无尘或少尘,通风良好,亮度至少达30英尺*烛光;

安装合适的消防系统(如采用湿型消防系统,不要把喷头直接对准设备);

尽量远离存放危险物品的场所和电磁干扰源(如发射机和电动机);

设备间的地板负重能力应为500kg/平方米。

配线间中可以走进人的最小安全尺寸是120X3750px,标准的天花板高度为6000px,门的大小至少为高2.1M,宽1M,向外开。在主、分配线间,最好有供放置设备的设备柜,其大小可按设备的尺寸而定。在设备间尽量将设备柜放在靠近竖井的位置,在柜子上方应装有通风口用于设备通风。

在配线间内应至少留有二个为本系统专用的,符合一般办公室照明要求的220V电压,电流10A单相三极电源插座,则还应根据接线间内放置设备的供电需求,配有另外的带4个AC双排插座的20A专用线路。此线路不应与其它大型设备并联,并且先连接到UPS,以确保对设备的供电及电源的质量。

5.2.1接地及电气保护的设计

在各个配线间,都应提供良好的接地端。有源设备、干线、金属线槽、金属线管和连通接地线等,采用联合接地方式接地。要求接地电阻不超过1奥姆,当个别设备对接地有更高要求时,对电阻可按其要求的最小值设置。

5.2.2 防火设计

在电讯设备房和网络设备房内,严格按防火规范要求设置火灾探测报警器,为保护有源设备的安全,灭火器材避免使用湿式灭火器,应采用干式灭火器。

各个配线间的电缆敷设完毕后,应将其上下电缆孔用防火材料密封好,防止火灾发生时,火眼顺电缆孔向上蔓延。同样各配线间内应设置二氧化碳灭火器材。

5.2.3系统测试、验收及质量保证

测试分二个阶段进行,即联接测试和认证测试,保证所有线路均能完全通过传输性能要求,并详细填写测试记录,其中包括线序、通断、串扰及衰减的测试,且必须满足规范的标准。

综合布线系统的认证测试由以下过程完成:

测试标准:ISO/IEC-11801标准或TIA/EIA-568标准

测试对象:系统信息点100%进行测试。

测试设备:采用厂商认可的能够测试150MHZ带宽的智能型测试设备,有美国Fluke和MICROTEST OMNIScanner, WAVETEK,Microwave等。我公司采用的有Fluke和MICROTEST OMNIScanner, 这两种设备都有测试光纤的功能。



5.3超五类水平铜缆测试

5.3.1UTP通道测试

对深圳中德信通智能科技有限公司厂区超五类布线系统的测试,我们采取严格的“Channel”方式。“Channel”主要包括用户跳线、模块、配线架等,其链路如下图:


5.3.1 UTP永久链路测试

UTP永久链路测试包括模块、配线架等,其链路如下图:


5.3.2超五类UTP铜缆测试参数

超五类水平铜缆系统采用专用超五类测试仪器进行测试,测试内容包括:

Ø  极性、连续性、短路、断路测试及长度

Ø  信号全程衰减测试

Ø  信号近远串音衰耗测试

Ø  结构回转衰耗SRL

Ø  特性阻抗

Ø  传输延时

5.3.3超五类UTP铜缆测试参考标准

超五类UTP铜缆测试结果需满足:

Ø  有连接完好的信息点连接的正确性要保证100%。

Ø  必须保证所有信息点无短路现象存在,即无短路信息点。

Ø  所有信息点中,所有线对无开路现象

Ø  按照最新超五类标准的通道要求进行测试。

5.4系统的防雷接地设计

深圳中德信通智能科技有限公司厂区内有大量的机器设备与布线系统,如计算机网络系统、设备监控系统、安全防范系统、综合布线系统、程控电话系统、大屏幕信息显示系统及公共信息查询系统等。这些电子设备及布线系统均属于耐压等级低、防干扰要求高、最怕受到雷击的部分。不管是直击、串击、反击都会使电子设备受到不同程度的损坏或严重干扰。尽管本方案在建筑群子系统的保护装置中配置了防雷设备,但对机房的防雷接地进行严密、可靠的设计是非常必要的。所有接地都以防雷接地系统为基础,并建立严密、完整的防雷结构。

防雷设计是深圳中德信通智能科技有限公司厂区综合布线系统不可缺少的内容,防雷设计不但涉及到建筑物本身的防护,还涉及到其内部设备的防护。

系统的接地分为如下几种方式:功率接地(又称中性线N接地)、直流接地(逻辑接地)、屏蔽接地和防静电接地。前一项为大电流接地(强电),后三项为小电流接地(弱电)。对本综合布线系统,我们采用联合接地系统,接地电阻小于等于1奥姆。

强电接地采取在变电所合适位置,利用100mm*10mm长1000mm的铜排,每隔50mm钻一个φ12孔,作为总等电位铜排(统一接地点);此铜排至少三处与自然接地体可靠连接,确保总等电位铜排的接地电位是地电位(接地电阻小于1欧)。采用TN-S系统接地方式,中性线N与变压器中性点一起在配电房内接到总等电位铜排,从该点引出的中性线N采用绝缘铜导线,在其它地方严禁与任何“地”有电气连接。在每个楼层的交流设备、电子设备附近弱电井用50 mm2铜芯线,用绝缘子支承与防雷系统隔离,作为楼层辅助等电位接地线。并与总等电位铜排连接,形成统一接地,从而保证整个建筑物的等电位是地电位。

我们这里主要考虑对深圳中德信通智能科技有限公司厂区综合布线系统弱电接地,确保布线及网络设备的安全性。具体实施方案如下:

5.5直流接地

使用25 mm 2铜芯绝缘线,穿金属管、槽,敷设在弱电竖井中,一端与总等电位接地线相连,另一端接到机房的逻辑接地控制箱,作信号接地用。此外,从逻辑接地控制箱起,PE线严禁再与任何“地”有电气连接。金属管、槽应避开较大电流干线而且保证与防雷下引线有一定的距离。

5.6资料线路接地

所有进出控制中心的线缆装上相应级别的防雷接地保护器,保护器一端接在线缆上,另一端直接接到总等电位接地在线。

5.7设备电源接地

控制中心所使用的工作电源最少作第二、三极的防雷接地保护,在电源进入配电箱前装第二极电源保护器,在电源进入通讯设备前装第三极电源保护器,第二、三极的电源保护接地线直接接到总等电位铜排上。

5.8静电接地

机房内地板必须采用导电地板,导电地板以及被绝缘支承的金属构件一起接到保护接地的辅助等电位铜排上。

5.9屏蔽接地

将机房内的所有金属门窗、控制箱、控制柜及所有设备的外壳及附近的非带电导体一起接到保护接地的辅助等电位铜排上。

在电话主配线间,由电信局引入的主干电话线,一般由电信局按照上述防雷方法做好防雷措施。涉及强电防雷部分,请在机房装修时按上述防雷方法做好防雷措施。

.1.0成功案例照片

照片一







照片二


照片三


第三章  网络IP规划

3.1 网络IP 地址规划

3.1.1 制订网络IP地址一般原则

IP地址是每一台主机和路由器的地址标识,其编码方案的好坏会影响网络性能以及网络安全, 同时也会严重影响网络的可伸缩性。因此,当组建一个网络时,要进行网络通讯和网络间互联,必须要定义每一台主机和路由器的IP地址,这样就存在制定自己IP地址编码方案。制定一套切实可行、便于操作的IP地址编码方案是非常重要的。

这里对本系统IP地址编码方案制定提出以下建议:

层次性: 编码中,根据机构情况,将IP地址按层次划分,便于网络间的互联和通讯。

清晰明了:便于使用人员理解,掌握。

制定范围:给网络系统中某一单位编址时,最好只制定它的使用范围,其它由其单位自己来定。

利用子网技术:在网络数不够情况下,将大的网络划分成若干子网,设定好合适的子网掩码。

留下冗余编码空间:以备以后的网络发展。尽量选择A或B类IP地址:通过子网掩码拓宽网络号表示范围,进行灵活机动的编码。另外,当我们计划建设自己的Internet企业网时,为避免与Internet网络发生冲突,使用NIC分配的私有IP网络地址。

3.1.2 常用IP地址分类

网络通讯中IP地址有三种格式或类别: A类地址,最高位是0,随后的7位是网络地址,最后2 4位是本地地址; B类地址,最高两位分别是1和0,随后的1 4位是网络地址,最后1 6位是本地地址;C类地址,最高的三位是11 0,随后的2 1位是网络地址,最后8位是本地地址。”

1)A类IP地址

最大的地址组是A类地址组。可通过3 2位地址中的唯一的一位,即最高位来识别A类网络地址。

0 n n n n n n n l l l l l l l l l l l l l l l l l l l l l l l l

在这个分组中你可以看到用一个3 2位数表示一个A类地址。A类地址的前8位代表网络号,剩余的2 4位可由管理网络地址的管理用户来修改,这2 4位地址代表在“本地”主机上的地址。

在上面的地址表示中,多个n代表地址中的网络号位;多个l代表本地可管理的地址部分。像上面所看到的那样,A类网络地址的最高位总是0。

由于A类地址的第一位总为0,所以A类地址的网络号从1开始,到1 2 7结束。由于本地可管理的空间是由2 4位组成的,所以在A类地址中,本地地址的数量为22 4或16 777 216个。每个得到A类地址的网络管理员都能够给1千6百多万台主机分配地址。但要记住,由于A类地址只有1 2 7个,所以只能有1 2 7个大网络。

下面是一些A类地址网络号:

10 . 0 . 0 . 0

44 . 0 . 0 . 0

101 . 0 . 0 . 0

127 . 0 . 0 . 0

注意,A类地址的网络号范围是从1 . 0 . 0 . 0(最小地址) 开始,到127 . 0 . 0 . 0(最大地址) 结束。

2)B类IP地址

B类地址也是用3 2位地址中的唯一的位模式来识别。

1 0 n n n n n n n n n n n n n n l l l l l l l l l l l l l l l l

在这个例子中,用3 2位数表示B类地址。B类地址的前1 6位代表网络号,剩余的1 6位可由

管理网络地址的用户来修改。这1 6位地址代表在“本地”主机上的地址。B类网络地址是由最高两位1 0来标识的。

由于B类地址的前两位为1 0,所以B类地址的网络号是从1 2 8开始,到1 9 1结束。在B类地址中,第2个点分十进制也是网络号的一部分。每个B类地址网络在本地所管理的1 6位地址空间大小为21 6或6 5 5 3 6。可管理的B类网络个数为1 6 3 8 4个。

下面是一些B类网络号:

137 . 55 . 0 . 0

129 . 33 . 0 . 0

190 . 254 . 0 . 0

150 . 0 . 0 . 0

168 . 30 . 0 . 0

可以看到,这些网络号从1 2 8 . 0 . 0 . 0(最小地址)到1 9 1 . 2 5 5 . 0 . 0(最大地址)。由于B类地址的网络号长度为1 6位,所以头两个点分十进制数表示网络号。

3)C类IP地址

C类地址也是由3 2位地址中的唯一的位模式来识别。

1 1 0 n n n n n n n n n n n n n n n n n n n n n 1 1 1 1 1 1 1 1

在这个例子中,可以看到一个3 2位数表示的C类地址。C类地址的前2 4位代表网络号,剩余的8位可由管理网络地址的用户来修改。这8位地址代表在“本地”主机上的地址。B类网络地址是由最高三位11 0来标识的。

由于C类地址的前三位为11 0,所以C类地址的网络号是从1 9 2开始,到2 2 3结束。在C类地址中,第2个和第3个点分十进制数也是网络号的一部分。每个C类地址网络在本地所管理的8位地址空间大小为28(或2 5 6)。可以管理的C类网络个数为2 0 9 7 1 5 2。

下面是一些C类网络号:

204 . 238 . 7 . 0

192 . 153 . 186 . 0

199 . 0 . 44 . . 0

191 . 0 . 0 . 0

222 . 222 . 31 . 0

可以看到,这些网号从1 9 2 . 0 . 0 . 0(最小地址)到2 2 3 . 2 5 5 . 2 5 5 . 0(最大地址)。由于C类地址的网络号长度为2 4位,所以前三个点分十进制数表示网络号。

3.1.3子网划分和屏蔽的作用

将主机地址位用作附加的网络地址位,就可以局部地修改IP地址的标准结构。其实质就是移动网络地址位和主机地址之间的“分解线”,从而创建附加的网络,但却减少了每个网络的主机数量。这种新分配的网络位就可在一个大型网络内定义一个网络,称为子网(subnet)。

为了解决柘朴上的或组织上的问题,一些组织往往决定组建子网。构建子网可以分散对主机寻址的管理。

建立子网还可解决硬件差异和距离限制问题。IP路由器可以将不同的物理网络连接在一起,但这只有当每个物理网络具有唯一的网络地址时才可以。构建子网则将一个单独的网络地址分成很多唯一的子网地址,因此每个物理网络可以具有自己唯一的地址。

 子网掩码不能单独存在,它必须结合IP地址一起使用。子网掩码只有一个作用,就是将某个IP地址划分成网络地址和主机地址两部分。子网掩码的主要功能是告知网络设备,一个特定的IP地址的哪一部分是包含网络地址与子网地址,哪一部分是主机地址。网络的路由设备只要识别出目的地址的网络号与子网号即可作出路由寻址决策,IP地址的主机部分不参与路由器的路由寻址操作,只用于在网段中唯一标识一个网络设备的接口。本来,如果网络系统中只使用A、B、C这三种主类地址,而不对这三种主类地址作子网划分或者进行主类地址的汇总,则网络设备根据IP地址的第一个字节的数值范围即可判断它属于A、B、C中的哪一个主类网,进而可确定该IP地址的网络部分和主机部分,不需要子网掩码的辅助。
  但为了使系统在对A、B、C这三种主类网进行了子网的划分,或者采用无类别的域间选路技术(Classless Inter-Domain Routing,CIDR)对网段进行汇总的情况下,也能对IP地址的网络及子网部分与主机部分作正确的区分,就必须依赖于子网掩码的帮助。

  子网掩码使用与IP相同的编址格式,子网掩码为1的部分对应于IP地址的网络与子网部分,子网掩码为0的部分对应于IP地址的主机部分。将子网掩码和IP地址作"与"操作后,IP地址的主机部分将被丢弃,剩余的是网络地址和子网地址。例如,一个IP分组的目的IP地址为:10.2.2.1,若子网掩码为:255.255.255.0,与之作"与"运算得:10.2.2.0,则网络设备认为该IP地址的网络号与子网号为:10.2.2.0。

3.1.4IP地址的分配策略

    IP地址的分配主要有两种:静态IP地址分配、动态IP地址分配。静态IP地址分配是通过手工设置实现,动态IP地址分配主要是通过DHCP Server来随机分配。使用静态IP地址分配不仅需要花很大的人力物力而且容易造成IP地址冲突,所以在一些大的网络我们建议客户采用DHCP动态IP地址分配方式。

使用DHCP Server作为分配IP的方式有以下优点:

1、使IP的配置变得非常简单

通过使用DHCP后,DHCP Server不但可以为用户分配IP,同时还能为用户指定缺省网关、域名等多种IP参数,而用户只需将TCP/IP属性配置成DHCP方式后便可在连入网络时自动获得其它所需的参数。

2、提高了IP地址的使用率

DHCP是一种动态的IP地址分配方式,并非将IP地址固定的分配到每一个人,而是采取在需要的时候,用户从DHCP服务器上租用;这样,用户的数量可以多于IP地址的数量,从而大大提高了IP地址的利用率。

3.1.5深圳中德信通智能科技有限公司IP规划

  INTERNET分配给私有公司的IP地址是INTERNET上的保留地址。INTERNET上的保留地址分别分为下列几类:

A类:10.0.0.0—10.255.255.255

B类:172.16.0.0—172.31.255.255

C类:192.168.0.0—192.168.255.255

深圳中德信通智能科技有限公司IP地址将根据不同部门的VLAN来分配不同的IP地址。考虑到每个部门的VLAN的用户都不是太多同时为了提供IP寻址速度我们推荐使用C类保留IP地址网段:192.168.x.x 255.255.255.0。






深圳中德信通智能科技有限公司机房电源防雷系统

集 成 方 案



第1章:方案综述

1.1  方案工程名称深圳中德信通智能科技有限公司弱电防雷系统集成方案

1.2  设计依据

GB 50057-94     《建筑物防雷设计规范》(2000版)
GB 50343-2004   《建筑物电子信息系统防雷技术规范》(2004版)
GB 50054-95     《低压配电设计规范》
GB 50174-93     《电子计算机机房设计规范》
GB 50169-92     《电气装置安装工程接地装置施工及验收规范》
IEC 61024       《建筑物防雷》
IEC 61312       《雷电电磁脉冲的防护》
GB/T50311-2000  《建筑与建筑群综合布线系统工程设计规范》
D  562          《建筑物、构筑物防雷设施安装》
YD 5078         《通讯工程电源系统防雷技术规范》
YD/T5098        《通信局(站)雷电过电压保护工程设计规范》
YD/T1235.1-2002 《通信局(站)低压配电系统用电涌保护器技术要求》
GB 2887-89      《计算机场地安全要求》
GA 173-1998     《计算机信息系统防雷保安器》
GB 3482-3483-83 《电子设备雷击试验》



第2章:  概述雷电知识

雷电灾害是客观存在的自然灾害,有史以来雷电给人类的生活、工作带来很大的影响。雷电成灾可以分为直接雷击和间接雷击两种。直击雷是雷电直接击在物体上,产生电效应、热效应和机械力,直接雷的高电压和强电流对地面物体造成巨大的破坏。间接雷主要是雷电感应和雷电波侵入。雷电感应是雷电在放电时,在附近导体上产生的静电感应和电磁感应,并可能使金属部件之间产生火花。雷电波侵入是雷电放电时产生的强烈电磁脉冲,在金属管道的导线上感应出强大的电磁脉冲,雷电过电压波可能沿着架空线路或金属管道侵入屋内,危及人身安全或损坏仪器设备。雷击释放的强大的瞬间脉冲电流产生巨大的热能、机械能并诱发脉冲过电压、过电流,造成建筑物倒塌、起火,人员伤亡,电力、电子设备的工作失灵或损坏,通信中断,系统瘫痪等严重后果,甚至会危及人生的安全,对于生命和财产构成威胁。

根据广东省防雷中心灾情调查办公室对广东省的雷电灾害调查报告中可以看到,全年共发生雷电灾害2千多宗,造成直接经济损失超过3亿元,而全世界每年的雷害损失则超过100亿美元。从统计数据可以看出,因雷电造成的损失,95%以上是感应雷造成的,而从供电线路上感应进来的则占75%。因此,对雷电的防护,尤其是感应雷击的防护,在弱电设备(特别是计算机网络和各种控制系统)日益增加的今天,显得尤其重要。

u  雷击的形式



 雷击主要有两种形式:其一,雷电直接击在建筑物(或物体)上,产生电效应、热效应和机械力,称之为直接雷击。

其二,在雷云运动的过程中或雷云对大地(或云际之间)放电时,对附近的金属导体产生的静电感应和电磁感应,在电源线及各种信号在线感生高压脉冲而破坏弱电设备,称之为感应雷击。

u  雷害的防护

    为了保护建筑物和建筑物内各类设备不受雷电损害或使雷击损害降到最低程度,现在都采取综合防雷的形式。而现代综合防雷一套完整的防雷设计方案应包括两个方面:直接雷击的防护和感应雷击的防护。缺少任何一方面都是不完整的、有缺陷的和有潜在危险的。在GB5005794《建筑物防雷设计规范》里,对雷电的防护已有明确的规定,直接雷击的防护主要使用避雷针、网、带及良好的接地系统,其目的是保护建筑物不受雷击的破坏,给建筑物内的人或设备提供一个相对安全的环境。感应雷击的防护主要是采取各种积极的防护措施,堵塞感应雷电脉冲损坏设备的各种途径,即使用各种相应的避雷器材。目前,计算机网络和各种控制系统等弱电设备发生的雷害,其感应雷电高压脉冲损坏设备的途径主要有三种。一是由供电线路、信号线路和控制线路等由各种线路传导进来的感应雷电高压脉冲损坏电子设备的。传导性的感应雷击防护主要使用各种相应的避雷器,把电源线、信号线感应雷电高压脉冲(过电压等)进行限压分流。二是从各接地系统之间因没有足够的安全距离通过地电位反击,造成设备损坏,解决办法是将各自分离而又不足安全距离的地极改为合设接地体。第三是设备摆放的位置、信号线路和控制线路的敷设方式、机房静电防护措施等因素,使设备不能抵抗因雷云的放电过程所产生强烈的电磁辐射而损坏,最佳的解决办法是采取电磁屏蔽措施,甚至整个机房采用无间隙屏蔽同时,设备摆放的位置、信号线路和控制线路的敷设方式、机房静电防护措施、各种接地系统的处理等都是至关重要的一环。


u  C、内部防护

1)、电源部分防护:雷电侵害主要是通过线路侵入。对高压部分电力局有专用高压避雷装置,电力传输线把对地的电力限制到小于6000伏(IEC62.41),线对线则无法控制。所以,对380v低压线路应进行过电压保护,按国家规范应分三部分:建议在高压变压器后端到建筑总配电盘前端的电缆内芯线两端应对地加装电涌保护器,作一级保护;在建筑总配电盘至各楼层分配电箱间的电缆内芯线两端应对地加装电涌保护器,作二级保护;在所有重要的、精密的设备以及UPS的前端应对地加装电涌保护器,作为三级保护。目的是用分流(限幅)技术即采用高吸收能量的分流设备(电涌保护器)将雷电过电压(脉冲)的能量分流泄入大地,达到保护目的,所以,分流、等电位技术中采用防护器的质量、性能的好坏是直接关系网络防护的关键,因此,选择合格优良的电涌保护器至关重要。

2)、信号部分保护:

对于信息系统,应分为粗保护和精细保护。粗保护量级根据所属保护区的级别确定,精细保护要根据电子设备的敏感度来进行确定。其主要考虑的如:卫星接收系统、电话系统、网络专线系统、监控系统等。建议在所有信息系统进入楼宇的电缆内芯线端,应对地加装电涌保护器,电缆中的空线对应接地,并做好屏蔽接地,其中应注意系统设备的在线电压、传输速率、按口类型等,以确保系统正常的工作。

3)、接地处理

在计算机机房的建设中,一定要求有一个良好的接地系统,因所有防雷系统都需要通过接地系统把雷电流泄入大地,从而保护设备和人身安全。如果机房接地系统做得不好,不但会引起设备故障,烧坏元器件,严重的还将危害工作人员的生命安全。另外还有防干扰的屏蔽问题,防静电的问题都需要通过建立良好的接地系统来解决。一般整个建筑物的接地系统有:建筑物地网(与法拉第网相接)、电源地(要求地阻小于10欧)、逻辑地(也称信号地)、防雷地等,有的(如IBM)公司要求另设专用独立地,要求地阻小于4欧(根据实际情况可能也会要求小于1欧)。然而,各地必须独立时,如果相互之间距离达不到规范要求的话,则容易出现地电位反击事故,因此,各接地系统之间的距离达不到规范的要求时,应尽可能连接在一起,如实际情况不允许直接连接的,可通过地电位均衡器实现等到电位连接。为确保系统正常工作,应每年定期用精密地阻仪,检测地阻值。接地装置由接地极及一些附件、辅助材料组成。接地装置的选材和施工主要决定于土质结构,即土壤的地阻率ρ。不同层土质结构不同,因而地阻率ρ不同,为增加接地装置使用效率,可使用长效降阻剂


u  D、有外部防雷措施同时更需要完善内部防雷措施

我们知道外部防雷措施中避雷设施的引下线在接闪以后,会有很大的瞬变电流通过,也就是说在周围会产生很大的瞬变电磁场(LEMP)。因此,安装了外部避雷措施不能代替内部防雷措施。再者,我们都知道,避雷针的工作原是引雷,所以在概率上来说,安装了避雷针以后,建筑物的避雷系统遭受雷击的可能性会增大,也就是说LEMP发生的几率会变大,过电压产生点的距离会缩短(引下线处),所以安装了外部避雷措施的含有计算机网络等系统的大厦更加需要内部防雷措施。

三、周边环境:贵公司的厂房附近有高压线穿过、空旷公路等,根据国家防雷规范GB50057-9规定在发生雷击时,在半径1000米范围内会形成强大的电磁脉冲由于雷电电流有极大峰值和陡度,因此在它的通道周围会出现很强的瞬变电磁场,处在这个瞬变电磁场中的导体就会感应出较大的电动势,而此瞬变电磁场,都会在空间一定的范围内产生电磁作用,也可以是脉冲电磁波辐射,使在感应范围内的金属物体(电源线路、信号线路、埋地管道、设备间连接线)产生瞬间过电压.当瞬间过电压超过用电或弱电设备的耐压值时,就会遭到不同程度的破坏。

现场布线:据反映贵公司的电话、网络交换机的布线全部都是埋地方式到其它楼宇,当主钢筋感应到雷电流时,会在周围形成很大的磁场,通过电源线和信号线传输,从而打坏贵公司的设备,感应雷电流的随机性较强,无规律性。与贵司曾受到雷击事故相符。

对于感应雷产生的危害,我们可以通过如下的图示来说明:


这是一个标准的感应雷电流的图示。我们用右手法则便可以得出因为电流在周围所产生的感应电流。还有一种会产品感应电流,就是在一个闭合回路里面,所包围的磁感线越多。则产生的感应雷电流也就越大。很明显,我们知道,所有的数据及电源线路,事实上都是一个回路。并且跨度越大,所包围的面积也就越大。

而对于雷电来说,轻则几十万伏,最大可以大到300万伏,那么在周围产生的磁场强度有多大,可想而知。因此在一个近点(即正中建筑物上面的避雷针)雷击的情况下,由于内部线路所产生的感应雷电,轻则几百伏,重内数千伏,甚至几万伏。这对于绝大多数的设备来说,是经受不起这个电压的冲击的。因此在做好了外部防雷的同时,我们还必须考虑内部防雷的措施。外部及内部互相补充,才能起到更加有效的防雷作用。

根据现场的实际情况分析,针对电话系统防雷,我们主要是从以下几方面进行防护,具体方案如下:

1、电源部分:

电源部分主要从二、三级进行超额雷电流的泄放。

A、安装电源二级防雷器,主要的作用就是泄放从电源电网过来的大能量雷电流泄放掉。即在电话交换机所在的机房的总电源或楼层总电源前并联安装一套电源二级防雷器,型号为:AM2-20/2 1

B、安装电源三级防雷器,主要的作用就是把地级电源防雷器未能泄放掉的电磁波通过三级电源滤波型的防雷插座把电磁脉冲滤掉。即在电话交换机所在电源插座前串联安装一套电源未级(三级)防雷器,型号为:A6-420NS  1

2、信号部分:

在电话交换机的内外线的进线前端串联安装PBX通讯线路专用的防雷器,其主要作用是拦截从信号线路进来的超额雷电流。其型号为:

XP19N-24T   48对通讯线路保护专用防雷器



第3章:方案总结评论:

以上方案对公司所需避雷的设备,细微入手综合设计,根据所需保护设备的特性及其引雷的途径,对各设备施行了较为全面的防雷保护,并选用性价比较合适的防雷产品,努力做到以合理的价格达到充分的防护。确保对感应雷以及线路操作过电压的全面防护,且能够适用于雷击风险较大的地方。实施以上方案,可以确保上述设备(防雷设备所在埠)在被雷电和雷电的其它表现形式所破坏时,把破坏减至最低程度。



工程系统的可维护性及服务承诺



一、服务宗旨

1.本公司素以提供优良的服务及技术支持为宗旨。为解除客户的后顾之忧为提升自己为目标

2.本公司所承接的所有工程自验收自日起一年之内,均提供免费服务

二、系统的可维护性

所选用设备应具有良好的可维护性,工程施工中也应当充分考虑系统的可维护性。在线路比较集中或几层线路的配电井间都设置视频电缆和控制电缆的转接配线箱,并作好10%的线路预留,以方便今后的检测维修。另应做好以下几点:

1. 系统设备留有适量的备品、备件。

2. 提供工作区的图纸、数据。

3. 做好各类人员的培训、测试工作

4. 我公司对所安装的系统进行终身跟踪服务。

三、工程质量、服务承诺

1.各类施工人员进场操作前应对全体人员作技术要求、工艺要求、安全要求的讲解培训工作。

2.系统在施工中应分阶段进行验收或测试。

3.系统在验收前先要进行安全性测试,然后进行技术开通及通电功能试验。

4.工程的验收,应按工程项目的技术条件由甲乙双方共同验收。甲方以监察为主,必要时可以请有关检测单位参加。在验收报告上双方签字认可,正式交付使用。

5. 售后服务主导思想:

坚持质量第一,用户至上的精神,维护本公司的声誉,确保工程项目及产品售后服务发挥其应有的效能。

6. 售后服务范围:

(1)为用户提供工程及产品使用维护说明。

(2)为用户培训操作、维护人员,介绍工程项目及产品性能及使用维护知识,使其掌握正确使用的操作方法。

(3)对工程项目及产品在质量保证期内为用户提供三包服务。

(4)对用户因超期或使用不当造成的非正常损坏,提供有偿服务。



热门标签集合

_________________________________________________________________________________________________________________


深圳办公室网络布线   办公室卡位布线  办公室安装监控  办公室监控安装  办公室综合网络布线  办公室网络布线工程  办公室网络布线方案


办公室网络的布线   办公室网络布线公司  办公室网络布线施工  办公室网络布线系统  公司办公室网络布线  办公室网络布线标准


深圳机房建设   机房建设公司  公司机房建设标准  公司机房建设方案 公司网络机房建设  公司it机房建设  公司机房建设工程  数据机房建设


公司机房建设要求   公司智能机房建设  idc机房建设  机房标准化建设 计算机房建设  公司机房建设标准 中心机房建设方案  网路机房建设公司


深圳监控安装   公司安装监控  监控摄像头安装  监控安装视频 监控安装教程  监控系统安装 安防监控安装  监控安装方法  监控摄像头安装


南山网络布线  福田网络布线  宝安网络布线  龙华网络布线  龙岗网络布线  光明网络布线  前海网络布线  盐田网络布线  大棚网络布线


南山机房建设  福田机房建设  宝安机房建设  龙华机房建设  龙岗机房建设  光明机房建设  前海机房建设  盐田机房建设  大棚机房建设


南山安装监控  福田监控安装  宝安安装监控  龙华监控安装 龙岗安装监控  光明安装监控  前海监控安装  盐田安装监控  大棚监控安装


网络布线哪家好?机房建设哪家好?安装监控哪家好?监控安装哪家好?机房装修哪家好?安装摄像头哪家好?办公室机房建设网络布线设计




相关推荐
